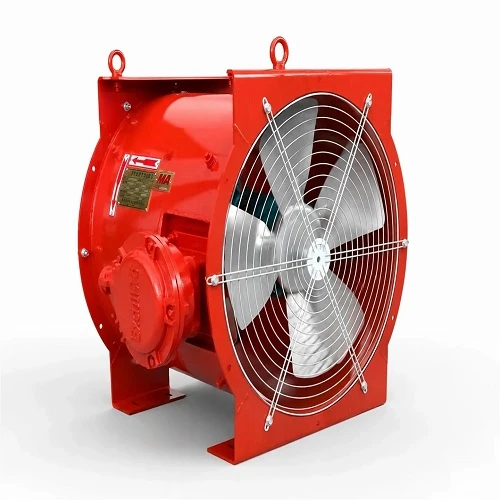

Iðnaðarháhitaútblástursviftan flytur ætandi og heitar vinnslulofttegundir á bilinu 250 gráður til 600 gráður stöðugt. Þessi miðflótta viftulína er smíðað fyrir þungt-iðnaðarumhverfi og notar hitaeinangrað driffyrirkomulag, hita-dreifandi stokka og háa-blendihjól til að koma í veg fyrir hitaaflögun og bilun í legu. Einingar sameinast beint inn í iðnaðarleiðslur og losunarvarnarkerfi.

Helstu eiginleikar

Hitaeinangrunararkitektúr:Framlengd skafthönnun með samþættum-járnkælihjólum og loftkæliskífum-einangrar varmaflutning frá drifsamstæðunni og verndar legur gegn mikilli umhverfisleiðni.

Dynamically Balanced Alloy Impellers:Aftursnúin-boga eða geislamynduð hnífasnið sem eru soðin úr háu-nikkel- og ryðfríu stáli málmblöndur jafnvægi burðarvirkisstífleika og loftaflfræðilegrar skilvirkni við varmaþenslu.

Þungt-byggingarhús:Skrunahlífar framleiddar úr burðarstálplötum með samfelldri saumsuðu, styrkt með ytri stífum til að standast háan stöðuþrýsting og hitaáfall.

Þungar-lagerar:Kúlulaga rúllulegur með koddablokkum sem eru festar á sjálfstæða stalla, metin fyrir stöðuga há-hitaþjónustu með sjálfvirkum há-fituhreinsikerfi.

Stillingar beint eða beltisdrif:Sveigjanlegir stillingarvalkostir sem nýta sér nákvæmnis-vélað V-beltadrif eða bein-tengd mótorskaft sem er stillt upp með leysimælingum.

Tæknilýsing

Parameter	Staðlað svið / forskrift
Hámark Rekstrarhitastig	250 gráður til 600 gráður (Hærri svið í boði við verkfræðiskoðun)
Loftflæðisgeta	3.000 m3/klst. til 120.000 m3/klst
Static Pressure	Allt að 3.500 Pa
Efnisvalkostir hjóla	SUS304, SUS310S, SUS316L, Inconel 600, Hardox 450 (slípiefni)
Motor upplýsingar	TEFC, IP55 / IP56, Class H einangrun, IE3 / IE4 skilvirkni, 380V–690V / 50Hz–60Hz
Akstursfyrirkomulag	Fyrirkomulag 1, 3 eða 9 (AMCA staðlaðar skilgreiningar)
Skaftþéttingargerðir	Völundarhús innsigli, grafítpökkunarkirtlar, kolefnis-hringaþéttingar
Verksmiðjuprófun	Dynamic jafnvægi að ISO 1940 Grade G2.5; próf á fullri-hraða

Framkvæmdir og vinnuregla

Byggingarbilun

Hlíf:Framleiddar úr 6mm til 12mm kolefnis- eða ryðfríu stáli plötum, styrktar með burðarhornum. Aðgangsskoðunarhurðir nota há-þéttleika keramiktrefjaþéttingar sem eru metnar 800 gráður.

Rotor samsetning:Nákvæmni-soðin afturábak-bogin hníf lágmarka uppsöfnun agna en viðhalda mikilli stöðustöðuvirkni. Skaftar eru smíðaðar úr 42CrMo álstáli, úthljóðsprófaðir- fyrir innri galla og nákvæmni-slípun.

Kælifyrirkomulag:Önnur kælivifta úr áli sem fest er á milli hlífðarveggsins og leguhússins myndar stöðugt loftflæði yfir beran skafthlutann og lækkar hitastig legusvæðisins niður fyrir 70 gráður.

Vinnureglu

Miðflóttakraftur knýr loftinn inn áslega inn í hjólhjólið sem snýst, þar sem blöð hraða gasinu geislavirkt út á við inn í skrúfhúsið. Hlífðarhlífin breytir hreyfiorku í stöðuþrýsting áður en gasinu er losað í gegnum úttaksflansinn. Hitaþensla er jafnuð upp með fljótandi legufestingum og úthreinsunarheimildum sem reiknað er út fyrir tiltekið rekstrarhitastig.

Umsóknir

Sements- og kalkframleiðsla:Ofnútblástur, loftræsting í klinkerkæli og meðhöndlun á útblásturslofti úr hráu verksmiðju.

Málmvinnsla og málmvinnsla:Lofttæming hitameðhöndlunarofnsins, loftgræðslugufur og innleiðsluofninn frá-gasútdrætti.

Orkuvinnsla og brennsla:Drög að lífmassakatli, meðhöndlun á útblástursgasi í fasta sorpbrennslu sveitarfélaga og ryksöfnun í pokahúsum.

Efna- og jarðolíuefnafræði:Ætandi gufuútblástur, útdráttur sýruúða og dragkerfi fyrir varmaoxunarefni.

Lausir valkostir

Samhæfni við breytilegt tíðni drif (VFD):Innbyggðir eða sjálfstæðir inverter virka mótorar fyrir nákvæma loftstreymisstillingu.

Slípiefni-þolin húðun:Volframkarbíð varmaúða á hjólablöð fyrir forrit sem meðhöndla ryk-hlaðnar heitar lofttegundir.

Hljóðeinangrun:Einangruð einangruð pallborðshlíf sem dregur úr hljóðþrýstingsstigum í<85 dB(A) at 1 meter.

Hljóðfærapakkar:Titringssendar (IEPE skynjarar), leguhitastig RTD (Pt100) og mismunadrifskranar for-uppsettir.

Hreinsunar- og tæmingarport:Þéttivatnslokar og köfnunarefnishreinsunartengingar fyrir skaftþéttingar sem meðhöndla hvarfgjarnar lofttegundir.

Framleiðsla og gæðaeftirlit

Framleiðsluaðgerðir eru framkvæmdar innan 15.000-fermetra aðstöðu sem er útbúin fyrir mikla burðarvirki og kraftmikið jafnvægi.

Skurður og mótun:CNC plasmaskurðarborð og 4-rúllu plötubeygjuvélar viðhalda ströngum víddarvikmörkum á skrúfuhlífum og inntakskeilum.

Suðustaðlar:Allar burðar- og þrýstingssuður sem innihalda- eru framkvæmdar af löggiltum suðumönnum sem hafa ASME Section IX eða EN ISO 9606 hæfi, með því að nota Shielded Metal Arc Welding (SMAW) og Gas Metal Arc Welding (GMAW) ferli.

Ó-eyðandi prófun (NDT):Mikilvægar hjólsuður gangast undir litargengsprófun (PT) og ultrasonic prófun (UT) til að sannreyna burðarvirki fyrir samsetningu.

Jafnvægisaðstaða:Heildar snúningssamstæður eru í kraftmiklu jafnvægi á lóðréttum og láréttum jafnvægisvélum með hörðum legu - í samræmi við ISO 1940 G2.5, sem lágmarkar notkunar titring.

Gæðastaðfesting:Sérhver eining gangast undir 2 klukkustunda vélrænni keyrslupróf sem skráir titringstilfærslu, hækkun leguhita, mótorstraumdrátt og afköst loftflæðis. ISO 9001 gæðastjórnunarkerfi stjórna öllum rekjanleika og kvörðunarskrám efnis.

Algengar spurningar

Sp.: Hvert er hámarkshitastig sem þessi útblástursvifta ræður við?

A: Staðlaðar gerðir starfa stöðugt í allt að 350 gráður, en há-hitastillingar sem nota SUS310S eða Inconel málmblöndur meðhöndla vinnslugasstrauma allt að 600 gráður. Fyrir hitastig sem fer yfir 600 gráður þarf sérsniðna verkfræðidóma.

Sp.: Hvernig kemurðu í veg fyrir að mikill hiti skemmi mótor og legur?

A: Hitaeinangrun notar útvíkkað skaftskipulag, kælihjól úr steypu-járni og hitahlífar. Þessi hönnun aðskilur háhita-skrúfuhýsið frá drifstallinum og viðheldur rekstrarhita legu innan eðlilegra marka án þess að þurfa ytri vatnskælingu í flestum uppsetningum.

Sp.: Hvaða driffyrirkomulag er mælt með fyrir notkun við háan-hita?

Sv.: Fyrirkomulag 1 (yfirhengt hjól með legum festum á stífan stall utan loftstraumsins) er staðalbúnaður fyrir háan-hita og agna-þunga notkun. Þetta einangrar legurnar algjörlega frá ætandi eða heitum lofttegundum.

Sp.: Geta þessar viftur séð um gasstrauma sem innihalda ryk eða svifryk?

A: Já. Þegar þær eru paraðar með afturábaka-bogahönnun eða geislalaga blaðhönnun og valfrjálsum núningi-þolnum suðuyfirlagi (eins og Hardox eða wolframkarbíð), standast þessar viftur agnarof í sementsverksmiðjum, kötlum og útblæstri ofna.

Sp.: Hvaða gæðaeftirlit og prófunarskýrslur eru gefnar fyrir sendingu?

A: Hver eining er send með fullkomnum skjölum, þar á meðal prófunarvottorðum fyrir efnisverksmiðjur (MTC), prófunarskýrslur fyrir kraftmikið jafnvægi (ISO 1940 G2.5), NDT skoðunarskýrslur og verksmiðjukeyrslu-prófunarskrár sem ná yfir titring og straumdrátt.

Sp.: Hvaða upplýsingar eru nauðsynlegar til að búa til tilboð í búnað?

Svar: Til að stærð og útbúa rétta viftu, gefðu upp nauðsynlegan loftflæðishraða (m3/klst. eða CFM), heildarstöðuþrýsting (Pa eða in.wg), rekstrargashitastig, gassamsetningu/þéttleika, agnaálag og tiltækt rafmagn.

Biðja um tilboð og verkfræðiúrræði

Til að fá verkfræðilega tillögu, gagnablað eða vélrænar CAD skrár fyrir verkefnið þitt, sendu rekstrarbreytur þínar til tæknisöluteymisins okkar.

Nauðsynlegar færibreytur:Loftflæði, stöðuþrýstingur, gashiti og miðlungs samsetning.
Aðgangur verkfræðipakka:General Arrangement (GA) CAD teikningar og Finite Element Analysis (FEA) yfirlit yfir landamæraskilyrði eru tiltækar til að styðja við samþættingu verksmiðjunnar og endurskoðun lagnaskipulags.
